Производитель разъемов CCS1 и Type 1 для электромобилей

CCS1 · ТИП 1

Ассортимент разъемов

В ассортимент входят разъемы постоянного тока CCS1, разъемы переменного тока Type 1 и автомобильный разъем Type 1 для производства зарядных станций для электромобилей и интеграции со стороны транспортного средства.

Диапазон постоянного тока

Разъемы для зарядки постоянным током
Доступны в конфигурациях с током от 125 А до 400 А для различных требований к зарядным устройствам постоянного тока и кабелям.

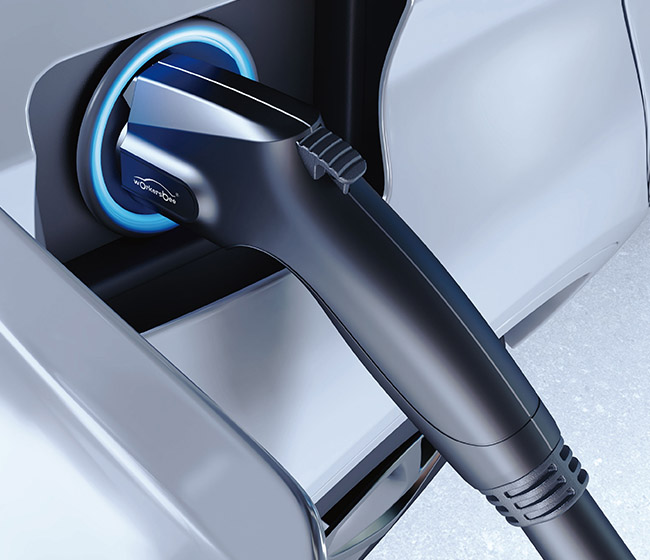

Диапазон переменного тока

Разъемы для зарядки от сети переменного тока
1. Разъем переменного тока типа 1 G1.0
2. Разъем переменного тока типа 1 G2.0
Доступны сертифицированные UL разъемы типа 1 с номинальным током от 16 А до 80 А для бытового, офисного и коммерческого оборудования для зарядки от сети переменного тока.

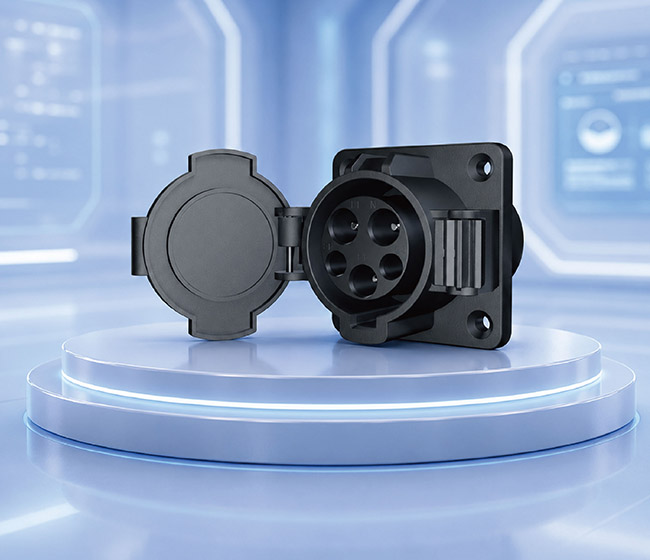

Вход переменного тока

Интерфейс зарядки со стороны автомобиля
1. Тип 1 Вход переменного тока для автомобиля
Доступны конфигурации на 16 А и 32 А при напряжении 240 В переменного тока для интеграции в систему зарядки типа 1 на стороне автомобиля.

ПРИОРИТЕТНАЯ ЛИНИЯ ПРОДУКЦИИ

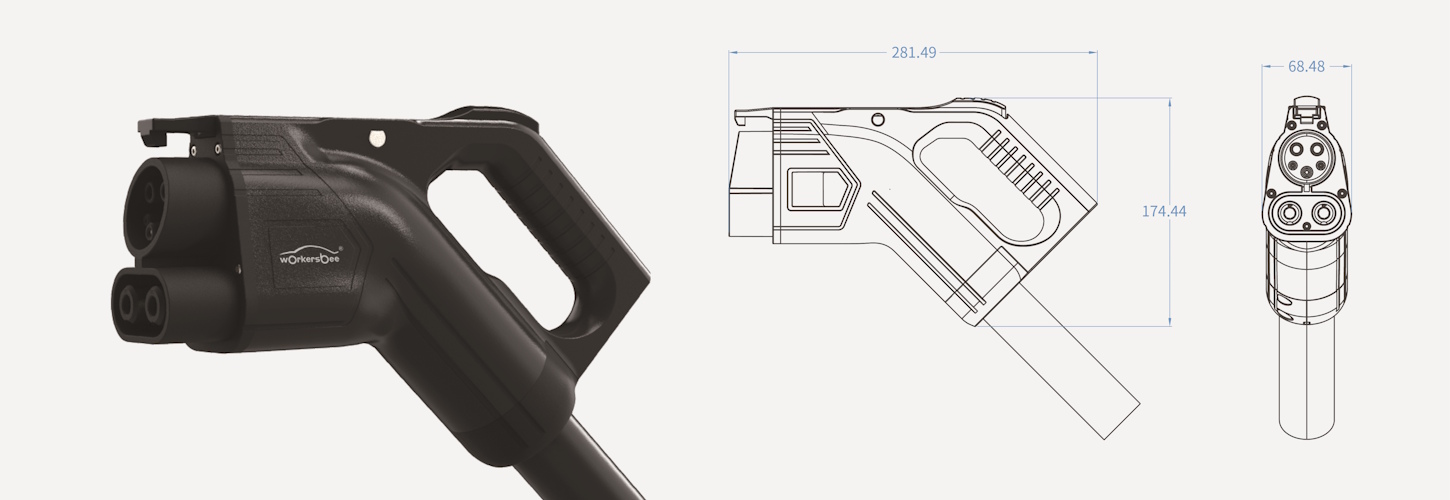

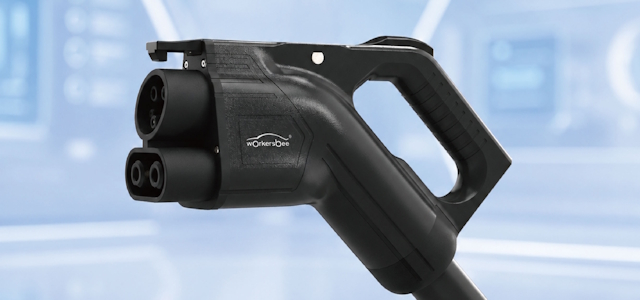

Разъем CCS1 с естественным охлаждением, 400 А

Предназначен для разработки и производства зарядных устройств постоянного тока CCS1 с различными требованиями к току.

Доступные варианты: 125A / 150A / 200A / 250A / 300A / 380A / 400A

Выберите конфигурацию в соответствии с выходной мощностью зарядного устройства, техническими характеристиками кабеля и условиями эксплуатации.
1. Естественное охлаждение без внешнего контура жидкостного охлаждения
2. Соединительный и кабельный комплект для интеграции со стороны зарядного устройства.
3. Сертифицировано CSA
Просмотреть разъем 400A CCS1

ВЫБОР ПРОЕКТА

Выбор соединителя в зависимости от типа проекта

Выберите подходящий продукт CCS1 или Type 1 в зависимости от области применения, стороны интерфейса, требуемого тока и условий интеграции.

Тип проекта	Соответствующий продукт	Ключевые факторы отбора	Информация для подготовки
оборудование для быстрой зарядки постоянным током	Разъем постоянного тока CCS1 с естественным охлаждением	Требования к току: 125–400 А, характеристики кабеля, рабочий цикл и условия эксплуатации.	Целевые значения тока и напряжения, длина кабеля, профиль тока и температура окружающей среды.
оборудование для зарядки от сети переменного тока	Разъем переменного тока типа 1 G1.0 или G2.0	Требования к току 16–80 А, конфигурация разъема, технические характеристики кабеля и условия установки.	Целевые значения тока и напряжения, длина кабеля, целевой рынок и требования к сертификации.
Интеграция кондиционера со стороны автомобиля	Тип 1 Вход переменного тока для автомобиля	Номинальный ток 16 А или 32 А, схема монтажа, тип подключения проводки и требования к защите.	Целевые значения тока и напряжения, монтажные размеры или чертеж, схема подключения и условия установки.

ПРИЛОЖЕНИЯ

Где используются разъемы CCS1 и Type 1

Продукция CCS1 и Type 1 используется в зарядном оборудовании и интерфейсах для подключения транспортных средств в общественных местах, автопарках, жилых домах и на рабочих местах.

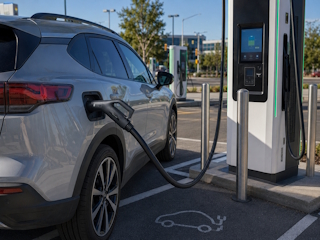

Общественная быстрая зарядка постоянным током

Разъем постоянного тока CCS1 с естественным охлаждением

Конфигурации разъемов CCS1 с естественным охлаждением от 125 А до 400 А для оборудования быстрой зарядки постоянного тока в общественных местах.

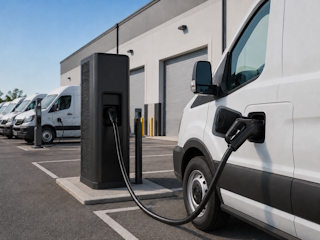

Зарядка автопарка и депо

Разъемы CCS1 постоянного тока и типа 1 переменного тока

Разъемы постоянного тока CCS1 обеспечивают более быструю обработку заказов, а разъемы переменного тока Type 1 — более длительное время зарядки на площадках автопарка и ремонтных базах.

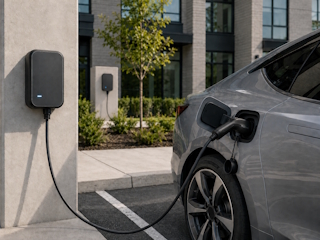

Зарядка от сети переменного тока в жилых и офисных помещениях

Разъемы переменного тока типа 1

Доступны сертифицированные UL разъемы переменного тока типа 1 с номинальным током от 16 А до 80 А для зарядки оборудования, используемого в жилых и офисных помещениях.

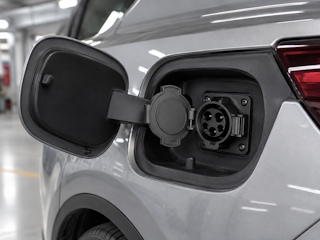

Интерфейсы зарядки электромобилей

Тип 1 Вход переменного тока для автомобиля

Доступны в конфигурациях на 16 А и 32 А для интеграции в автомобильные системы зарядки переменным током типа 1.

ПОДДЕРЖКА ИНТЕГРАЦИИ

Поддержка интеграции переменного тока типа 1

Техническая поддержка по интеграции разъемов переменного тока типа 1 в зарядное оборудование и входных разъемов переменного тока типа 1 в системы зарядки транспортных средств.

Конфигурация разъема переменного тока

Сравните разъемы G1.0 и G2.0 по диапазону номинального тока и форм-фактору разъема.
Кабельное и аппаратное подключение

Подтвердите длину кабеля, характеристики проводников, схему проводки и требования к подключению оборудования.
Установка и крепление впускного коллектора автомобиля

Проверьте габаритные размеры, точки крепления, направление установки и доступное пространство на автомобиле.
Проверка чертежей и образцов

Перед проведением выборочных испытаний и утверждением проекта необходимо сверить размеры интерфейса, проводку и сборку с чертежами изделия.

ТЕХНИЧЕСКИЕ РЕСУРСЫ

Техническая документация и поддержка проекта

Технические характеристики, сертификационные документы и информация о размерах для оценки и интеграции изделий CCS1 и Type 1.

Запросите документы для подключения.

Технические характеристики продукции

Электрические характеристики, доступные конфигурации, технические характеристики кабелей и условия эксплуатации для оценки продукции.
Сертификационные документы

Документация CSA для соответствующих конфигураций CCS1 и документация UL для соответствующих моделей разъемов переменного тока типа 1.
Габаритные чертежи

Габаритные размеры изделия и общие чертежи интерфейса, включая информацию по монтажу для автомобильного входа переменного тока типа 1.
Коммуникация проекта

Обсудите с командой Workersbee выбор продукта, детали интерфейса и технические требования, специфичные для проекта.

Часто задаваемые вопросы

Как выбрать конфигурацию тока CCS1 в диапазоне от 125 А до 400 А?
Начните с определения требуемого тока, напряжения и предполагаемого режима работы зарядного устройства, а не с выбора максимально доступного номинала. Доступные конфигурации включают 125 А, 150 А, 200 А, 250 А, 300 А, 380 А и 400 А. Перед подтверждением конфигурации также следует проверить длину кабеля, характеристики проводника, рабочий цикл, температуру окружающей среды и тепловую схему зарядного устройства.
Что следует проверить при замене существующего кабельного узла CCS1 или типа 1?
Замена существующего кабельного жгута требует большего, чем просто соответствие зарядному интерфейсу. Необходимо сравнить электрические характеристики, спецификации кабеля, оконечные устройства со стороны оборудования, сигнальную проводку, размеры и конструкцию системы управления зарядным устройством с существующим изделием. Перед утверждением замены следует ознакомиться с чертежами и образцами, а также оценить любое влияние на сертификацию всего зарядного оборудования.
Как выбрать между разъемами переменного тока типа 1 G1.0 и G2.0?
Сначала выберите подходящий ток в зависимости от требуемых параметров. Разъемы G1.0 доступны в конфигурациях на 16 А, 32 А, 40 А и 48 А, а разъемы G2.0 рассчитаны на ток от 16 А до 80 А. После подтверждения номинального тока сравните форм-фактор разъема и требования к кабелю, а затем проверьте, какая именно модель, сертифицированная UL, подходит для вашего проекта.
Какую информацию следует предоставить при запросе коммерческого предложения или образца для оценки?
Укажите целевой рынок и область применения, требуемый тип разъема или входа, ток и напряжение, длину кабеля, условия эксплуатации и требования к сертификации. Для проектов по замене укажите существующую модель продукта или чертежи. Количество образцов, ожидаемый объем заказа, место доставки и график проекта также помогут подготовить точное коммерческое предложение и план образцов.

Обсудите свой проект CCS1 или проект типа 1.

Предоставьте информацию о вашем применении, электрических характеристиках, требованиях к кабелям, необходимых сертификатах и предполагаемом объеме заказа. Наша команда изучит эти данные и подтвердит подходящую конфигурацию продукта для составления коммерческого предложения или оценки образцов.
