Возможности тестирования продукции для зарядки электромобилей

Тестирование в действии

Внутри испытательной лаборатории по зарядке электромобилей компании Workersbee

В этом видеоролике показан процесс проверки образца продукции в нашей лаборатории на всех этапах — от установки и изгиба кабеля до контроля температуры, тестирования IP, анализа клемм и составления протоколов испытаний.

Многократное механическое использование

Циклы вставки и извлечения, а также изгиб кабеля, показывают, как интерфейс разъема, ввод кабеля и внутренние проводники реагируют на многократные движения.
Электрическая нагрузка и температура

Данные о токовой нагрузке, падении напряжения и температуре в нескольких точках показывают, как ведет себя разъем и кабельный узел под электрической нагрузкой.
Окружающая среда, герметизация и соединения

Испытания на воздействие температуры и влажности, а также испытания на степень защиты IP проверяют корпус и герметичность. Анализ поперечного сечения клемм позволяет осмотреть внутреннюю часть обжатого соединения.

Обзор возможностей тестирования

Основные области тестирования продукции для зарядки электромобилей

Э

Экологические испытания на надежность

Изделия и материалы подвергаются воздействию температуры, влажности, солевого тумана, ультрафиолетового излучения и озона для изучения их реакции на сложные условия хранения и внешнюю среду.

Высокая/низкая температура Влажность Солевой туман УФ-старение Озоновое старение
И

Испытания на механическую прочность

Многократные испытания на сопряжение, изгиб кабеля, кручение, растяжение, вибрацию и удар направлены на изучение интерфейсов, механизмов фиксации, кабельных вводов и внутренних проводников.

Циклы спаривания Изгиб кабеля Кручение и растяжение ВибрацияВлияние
П

Проверка электробезопасности

Для оценки целостности изоляции и защитных функций используются такие параметры, как сопротивление изоляции, диэлектрическая прочность, заземление, контактный ток и проверка защиты.

Сопротивление изоляции Выдерживаемое напряжение Заземление Контактный токПроверки защиты
Т

Тепловые и электрические характеристики

Испытания на воздействие тока, повышение температуры и падение напряжения позволяют изучить поведение разъемов, кабелей и зарядного оборудования под электрической нагрузкой; для записи данных о температуре и электрических параметрах используются несколько каналов.

Текущая нагрузка Повышение температуры Падение напряжения Многоточечный мониторингФункциональное тестирование
И

Испытание на степень защиты от проникновения влаги и пыли

В ходе испытаний на пыль и воду проверяются герметичность уплотнений, корпусов, интерфейсов, защитных крышек и точек ввода кабеля в соответствии с заданными условиями испытаний IP.

IP5X IP6X IPX5 IPX7Проверка опечатывания
М

Материальный и терминальный анализ

На уровне компонента исследуются поперечные сечения клемм, геометрия обжима, микротвердость, износ поверхности и старение материала.

Поперечное сечение терминала Анализ обжима Микротвердость ИстираниеСтарение материалов

Основное лабораторное оборудование

Лабораторное оборудование для тестирования продукции для зарядки электромобилей.

Представленное ниже оборудование является частью нашей внутренней испытательной установки для портативных разъемов для электромобилей. Электромобиль Зарядные устройства, зарядные кабели и сопутствующие компоненты.

Оборудование для экологических испытаний

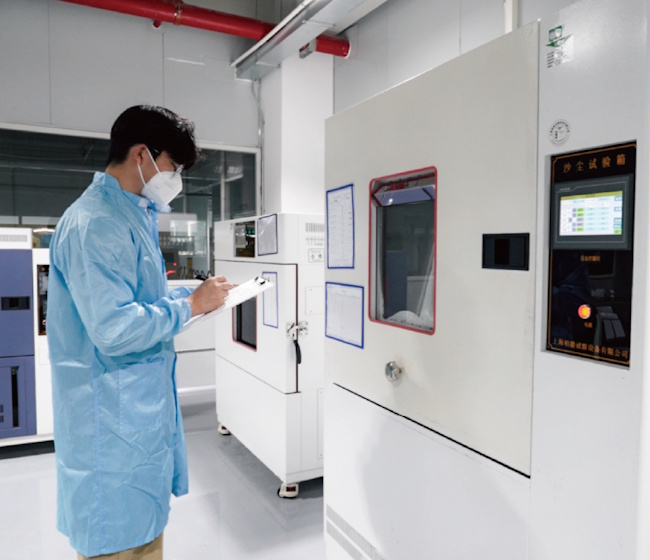

1. Камера для измерения температуры и влажности
2. Камера солевого тумана
3. Камера УФ-старения
4. Камера озонового старения
Оборудование для повышения механической прочности
1. Приборы для проверки изгиба и гибкости кабелей
2. Тестер циклов сопряжения разъемов
3. Измеритель ресурса на растяжение, скручивание и качание
4. Система испытаний на вибрацию и удары
Электрооборудование и оборудование для повышения производительности
1. Многоканальная система сбора данных
2. Программируемый источник постоянного тока, до 2000 А

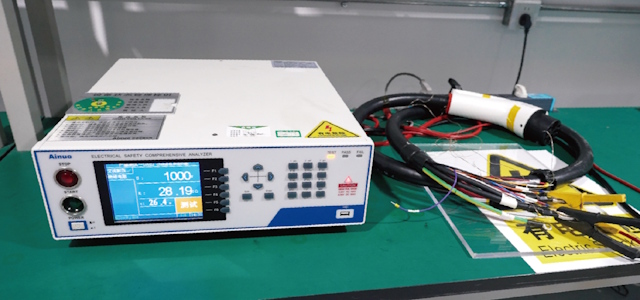

3. Измерители изоляции, пробивного напряжения и заземления.
4. Система тестирования зарядки переменным током, до 22 кВт
Оборудование для анализа материалов и терминалов
1. Анализатор поперечного сечения клемм
2. Микротвердомер Виккерса
3. Тестер износостойкости

Фокус на продуктовой линейке

Тестирование по типу зарядного устройства для электромобилей.

Планы испытаний различаются в зависимости от конструкции изделия, его электрических характеристик, предполагаемого использования и применимых требований. Основные области проверки для каждого типа изделия показаны ниже.

Разъемы для электромобилей

Для разъемов переменного и постоянного тока, включая интерфейсы CCS1, CCS2, NACS, Type 1, Type 2 и GB/T.

Повышение температуры Падение напряжения Прочность спаривания Блокировка и блокировка Сопротивление изоляции Защита интеллектуальной собственности

Посмотреть продукты
Портативные зарядные устройства для электромобилей

Для портативных зарядных устройств режима 2, включающих блок управления, защитные функции, сетевую вилку, зарядный кабель и автомобильный разъем.

Функция зарядки Пилот управления Защита от протечек Защита от перегрева Заземление Изоляция и выдерживаемое напряжение

Посмотреть продукты
Кабели для зарядки электромобилей

Предназначен для зарядных кабельных сборок и соединений кабель-разъем, подверженных многократному изгибу, растяжению, скручиванию и воздействию окружающей среды.

Изгиб кабеляДинамическое сгибаниеКручение и растяжениеНепрерывность проводникаКурткаЦелостность обжима

Посмотреть продукты
Адаптеры для электромобилей

Для адаптерных интерфейсов, объединяющих различные форматы разъемов и требующих проверки соответствия, электрической целостности, температурного режима и возможности многократного использования.

Соответствие интерфейса Электропроводность Повышение температуры Падение напряжения Прочность спаривания Изоляция и выдерживаемое напряжение

Посмотреть продукты

Рабочий процесс тестирования

Тестирование от проверки образцов до поддержки в производственной среде.

01
Обзор продукции и компонентов

Перед составлением плана испытаний проводится проверка конструкции изделия, клемм, кабелей, корпусов, уплотнений и других ключевых элементов.
02
План испытаний и подготовка образцов

Предметы испытаний и условия отбора проб выбираются в соответствии с типом изделия, его электрическими характеристиками и требованиями проекта.
03
Тестирование продукции

Образцы проходят испытания, определенные для продукта и проекта, а результаты регистрируются для последующего анализа.
04
Инженерный обзор

Перед дальнейшим продвижением продукта результаты испытаний сопоставляются с конструкцией, материалами, соединениями и предполагаемым назначением.
05
Контроль качества продукции

В процессе производства для проверки качества продукции используются соответствующие методы контроля и выборочные испытания.
06
Протоколы испытаний и документальное сопровождение

В зависимости от продукта и проекта могут быть предоставлены отдельные протоколы испытаний, документы по контролю качества и техническая документация.

СТАНДАРТЫ И ДОКУМЕНТАЦИЯ

Поддержка стандартов и документации

Выбор тестируемых образцов зависит от типа продукта, целевого рынка и применимых требований. Имеющиеся протоколы испытаний, документы по качеству и техническая документация зависят от продукта и масштаба проекта.

Доступная техническая документация и документы по качеству.

В зависимости от продукта и масштаба проекта, доступные файлы могут включать:

Технические характеристики изделия

Сертификационные документы

Избранные тестовые записи

Документация по проверке и контролю качества

Технические чертежи и сопроводительные документы

Стандарты на продукцию для зарядки электромобилей

МЕК 62196 МЕК 61851 IEC 62752 SAE J1772 UL 2251 UL 2594 GB/T 20234GB/T 18487
Справочные материалы по экологическим, механическим и материальным испытаниям

Серия IEC 60068 IEC 60529 ISO 16750 ISO 9227 EN 50620ASTM G154 ASTM E384USCAR-37

Вам нужны протоколы испытаний или документы, подтверждающие соответствие стандартам качества, для вашего проекта по зарядке электромобилей?

Укажите тип вашей продукции, целевой рынок и требования к проекту. Мы подтвердим, какие протоколы испытаний, сертификационные документы и файлы качества доступны для проверки.

Запросить доступные документы
