Практическое руководство по кабелям для зарядки электромобилей типа 2

Тип 2 — это 7-контактный интерфейс зарядки переменного тока IEC 62196-2 (часто называемый «Mennekes»), используемый в Великобритании и ЕС. Зарядный кабель типа 2 подключает автомобильный разъём типа 2 либо к домашней настенной зарядной станции, либо к общественной розетке.

Если столб привязной (имеет фиксированный вывод), вам не нужно брать с собой кабель; если он оснащен розеткой (только розетка типа 2), вам понадобится собственный кабель типа 2-тип 2.

Два типа кабеля

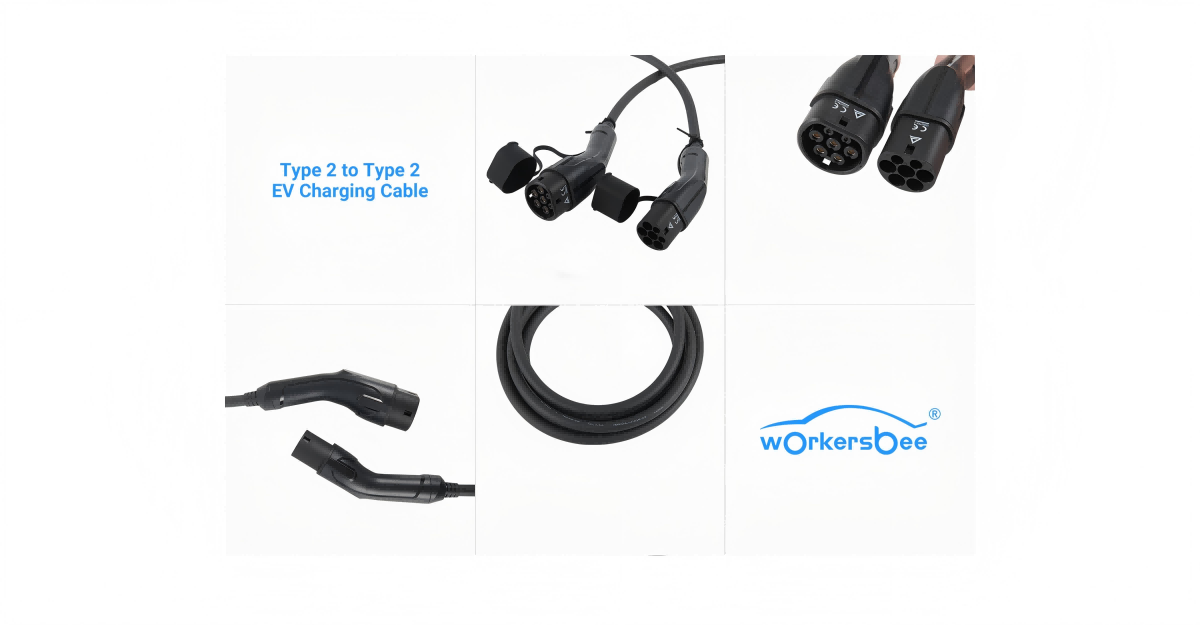

• Тип 2 ↔ Тип 2 (режим 3): ежедневная зарядка на рабочем месте и в большинстве общественных розеток переменного тока; также полезно, если в вашей домашней настенной коробке есть розетка.

• 3-контактный (Великобритания) → «бабушкин» провод типа 2 (режим 2): периодическое подзарядка от домашней розетки слабым током. Относитесь к нему как к аварийному инструменту, а не как к мощному решению. Избегайте старых розеток, удлинителей, оставленных смотанными, и длительных подключений при силе тока 13 А; тёплые вилки или размягченная оболочка кабеля — это сигнал «стоп».

Мощность и фазы
Мощность переменного тока ограничивается двумя вещами: бортовым зарядным устройством автомобиля (OBC) и электросетью.

На однофазном (230 В) мощность ≈ 230 В × ток (А) ÷ 1000 → 32 А ≈ ~7,4 кВт.

На трехфазном, мощность ≈ √3 × 400 В × ток ÷ 1000 → 16 А ≈ ~11 кВт, 32 А ≈ ~22 кВт.

• OBC 7,4 кВт: однофазный 32 А — это потолок, трехфазные столбы не ускорят дело.

• ОВК 11 кВт: для достижения мощности около 11 кВт требуется трехфазный ток 16 А; однофазный ток достигает около 7 кВт.

• OBC 22 кВт: требуется трехфазный ток 32 А и объект, который его фактически обеспечивает.
Мощность в 22 кВт не гарантирует 22 кВт на вашей панели приборов; максимальный показатель определяет ваш OBC.

Таблица решений на одном экране

Материалы и долговечность
• Куртка: TPE/TPU или прочная резина с гибкостью при низких температурах (–30 °C), устойчивостью к УФ-излучению и маслу для зарядки на открытом воздухе.

• Снятие натяжения: глубокие цельные башмаки на обоих концах для защиты от многократных изгибов.

• Срок службы при изгибе: ≥10 000 циклов — это практический ориентир для частого использования в общественных местах.

• Контакты: Покрытие из серебра/никеля, низкое контактное сопротивление, контролируемый подъем температуры при постоянном токе 32 А.

Защита и соответствие
• Защита от проникновения: IP55–IP66 (обратите внимание, что классы защиты в сочлененном и несочлененном состоянии различаются; закрывайте крышки, когда они не используются).

• Влияние: Корпуса IK10 выдерживают падения и удары на автостоянках.

• Стандарты и маркировка: IEC 62196-2 Тип 2, маркировка CE/TÜV, уникальный серийный номер для прослеживаемости.

• Уход: штифты должны быть чистыми/сухими, не должны скручиваться под нагрузкой, храниться в проветриваемом мешочке.

Если вам нужна спроектированная, надежная в эксплуатации сборка, ознакомьтесь с разъемом Workersbee Type 2 EV, который мы интегрируем во многие кабели Mode 3 (надежная защелка, чистое покрытие контактов, геометрия разгрузки натяжения, настроенная на высокие нагрузки).

Часто задаваемые вопросы
Нужно ли мне прокладывать собственный кабель к общественным розеткам?
Если на столбе установлена ​​розетка типа 2, то да — возьмите кабель типа 2-тип 2. Привязные столбы уже оснащены проводом.

Всегда ли 22 кВт быстрее, чем 7 кВт?
Только если OBC вашего автомобиля поддерживает 22 кВт, а на объекте трехфазная сеть 32 А. В противном случае зарядка будет осуществляться по лимиту OBC.

Какую длину кабеля мне следует купить?
Измерьте расстояние от входного отверстия до столба и прибавьте 1–1,5 м. 5 м — для коротких аккуратных участков; 7,5 м — по умолчанию; 10 м — для неудобных отсеков.

Можно ли использовать трехконтактный «бабушкин» провод (режим 2) каждую ночь?
Подходит для периодической подзарядки током 10–13 А. Для регулярной или интенсивной зарядки используйте кабель Mode 3 Type 2-Type 2 и подходящий EVSE.

Безопасно ли заряжать автомобиль во время сильного дождя?
Да, если ваше оборудование и кабель имеют класс защиты (например, IP55–IP66), а разъём надёжно защёлкнут. Не используйте повреждённые разъёмы или треснувшие оболочки.

Где подходит Workersbee
• Для повседневных стоек и настенных коробок переменного тока наши Разъем Workersbee Type 2 для электромобилей разработан для многократных циклов подключения с приятным ощущением защелки, низким контактным сопротивлением и надежной защитой от натяжения — идеально подходит для создания надежных Кабели типа 2-тип 2 для эксплуатации в сетях 16 А и 32 А.

• Для дома и путешествий портативное зарядное устройство Workersbee Type 2 сочетает в себе компактный блок управления со сменными сетевыми вилками и проводом Type 2, предоставляя вам безопасный режим Mode 2 для периодической подзарядки без необходимости гадать об ограничениях по току или тепловых выключателях.

Если вы ищете оборудование для автопарков или сетей общего пользования, запросите предложение OEM/оптовой поставки с указанием калибра провода, материала оболочки, целевых значений IP/IK и требований к сроку службы при изгибе, и мы предложим вам сборку Workersbee, которая будет прочной, с рейтингом IP и простой в эксплуатации.
