В сумерках подъезжает фургон. На объекте 34°C. Оператор жалуется, что ручка горячая, а трос волочится по бордюру. Следующая смена видит то же самое. Это руководство показывает, как читать надписи в паспорте, а затем проверять пару «ручка–трос», чтобы она прослужила в реальных условиях эксплуатации.
Что на самом деле охватывает каждый стандарт
МЭК 62196-3
Определяет разъем и вход постоянного тока транспортного средства. Он задаёт геометрию, расположение контактов, область соприкосновения и проверки безопасности, чтобы детали разных марок подходили и работали вместе.
МЭК 62893-4-2
Определяет Кабели для зарядки постоянного тока которые используются с системой терморегулирования. Представьте себе жидкостное охлаждение или эквивалентный тепловой контур в сборке. Включает класс проводника, изоляцию, оболочку, гибкость и износостойкость для быстрой зарядки.
Вы также встретите брата или сестру: IEC 62893-4-1
Это относится к кабелям постоянного тока без системы терморегулирования. Одно и то же семейство, разные варианты использования.
Что подтверждают сертификаты, а что нет
|
Вопрос покупателя |
Сертификаты подтверждают |
Вам все равно нужно проверить |
|
Будет ли он каждый раз сопрягаться с моим входным отверстием? |
62196-3 определяет размеры, защелки и безопасное сопряжение разных марок. |
Попробуйте свои целевые автомобили. Проверьте чувствительность защёлки, вытянув трос на полную длину. |
|
Безопасен ли кабель для использования в сетях постоянного тока? |
62893-4-2 охватывает конструкцию кабеля постоянного тока при использовании с терморегулированием; 4-1 охватывает кабель постоянного тока без него. |
Подберите сечение проводника в соответствии с вашим текущим профилем и длиной кабеля. |
|
Можно ли использовать 300–350 А в жаркие дни? |
Контрольные точки существуют в определенных лабораторных условиях. |
Проведите испытания на месте с учетом вашего воздушного потока, геометрии пьедестала и температуры окружающей среды. |
|
Переживет ли он зиму и лето? |
Применяются стандартные испытания на изгиб в холодном состоянии, старение при нагревании, кручение и воздействие пламени. |
Добавьте локальную нагрузку: ультрафиолетовое излучение, соляной туман, дорожный песок и чистящие средства, которые использует ваша бригада. |
|
Является ли обслуживание простым? |
Непосредственно в сферу действия не попадает. |
Запросите руководства по замене, значения момента затяжки и запасные комплекты. Запланируйте замену триггера или уплотнителя. |

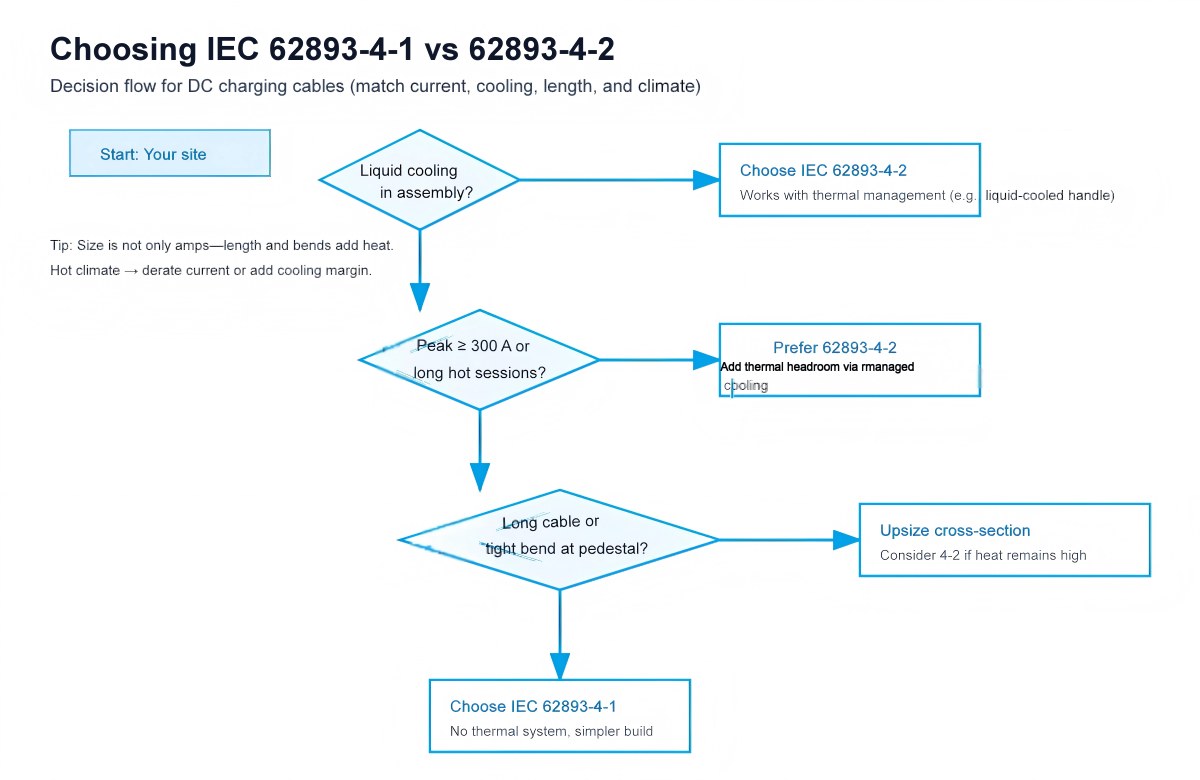

Выбор IEC 62893-4-1 против IEC 62893-4-2
|
Ситуация |
Выбирать |
Почему |
Что смотреть |
|
300–400 А пиковых нагрузок, длительные сеансы, жидкостное охлаждение ручки |
62893-4-2 |
Работает с терморегулированием в сборке |
Целостность охлаждающей жидкости, маршрутизация и снятие натяжения разъема |
|
200–250 А, внутреннее депо, короткие кабели |
62893-4-1 |
Отсутствие тепловой системы, более простая конструкция |
Днем сеансы подряд; справляться с повышением температуры |
|
Длинные кабельные трассы или узкие постаменты с частыми изгибами |
4-2, если с жидкостным охлаждением; в противном случае увеличьте размер до 4-1 |
Излишняя длина и изгибы увеличивают тепло |
Радиус изгиба, кручение и истирание оболочки в области сальника |
|
Жаркий климат с прямыми солнечными лучами над заливом |
Часто 4-2 с большим поперечным сечением |
Больший тепловой запас |
Политика воздействия УФ-излучения и снижения номинальных характеристик |
Как провести 40-минутный тепловой тест на вашем объекте
1. Определите рабочий цикл
Пиковый ток × минуты, средний ток × часы, сеансы в день, окружающий диапазон.
2. Выберите тестовый набор
Выберите тип ручки, размер проводника, длину кабеля и высоту пьедестала, соответствующие запланированной конструкции.
3. Инструментируйте бег
Регистрируйте температуру на входе и в корпусе. Записывайте текущую температуру и температуру окружающей среды каждые 5 минут.
4. Бегите 40 минут на пике своей силы.
Если вы планируете цикл работы, отражайте реальный режим. Избегайте искусственного обдува.
5. Осмотр после охлаждения.
Осмотрите штифты, защелку, уплотнители, кожух, кабельный ввод и первые 50 см оболочки на предмет потертостей и скручиваний.
6. Определите действия
Если ручка поднимается слишком высоко или сальник сильно изнашивается, отрегулируйте сечение проводника, длину кабеля, радиус изгиба или уставки охлаждения. Заблокируйте номера деталей и путь управления изменениями.
Сопряжение ручки и кабеля: быстрые проверки
• Поперечное сечение в зависимости от силы тока: более длинный или плотно проложенный кабель требует больше меди для удержания того же тока.
• Радиус изгиба на основании: крутые повороты около сальника нагревают оболочку и создают нагрузку на проводники.
• Вес и дальность прокладки кабеля: убедитесь, что операторы могут проложить его одной рукой и в перчатках.
• Детали охлаждения (если используются): защитить линии охлаждающей жидкости, зажимы и быстроразъемные соединения от точек защемления; спланировать обнаружение утечек.
• Фиксация разъема: проверьте защелкивание защелки, подвешивая кабель в типичном положении.
Распространенные ошибки и быстрые решения
• «Мы прошли стандарт, так что все в порядке». → Проведите испытание на месте; лабораторные показатели — это не ваш микроклимат.
• Кабель слишком длинный, чтобы быть «безопасным». → Сократите длину или увеличьте поперечное сечение; добавьте подвеску для уменьшения сопротивления.
• Горячие захваты в летние пики. → Улучшите воздушный поток в цоколе, увеличьте сечение проводника или перейдите на охлаждаемую сборку.
• Раннее истирание оболочки на сальнике. → Увеличьте радиус изгиба и добавьте отвод.
• Сложно обслуживать в полевых условиях. → Используйте детали со сменными уплотнениями и доступными триггерами; документируйте значения крутящего момента.
Операционные и служебные записки
Имейте в запасе детали, которые действительно изнашиваются: уплотнения, триггеры и комплекты для снятия натяжения. Засекайте время реальной замены с помощью простых инструментов и записывайте время. Разработайте простое правило контроля изменений: когда поставщик вносит изменения в разъём или кабель, вы получаете новый чертеж, новый номер детали и краткое описание изменений. Командам, желающим протестировать подобранную пару перед внедрением, стоит рассмотреть возможность использования готовых комплектов разъёмов и кабелей, которые можно опробовать на месте.（Наборы соединителей Workersbee）.
Часто задаваемые вопросы
Что охватывает стандарт IEC 62196-3?
Он определяет разъемы и входы постоянного тока для транспортных средств. Целью является обеспечение безопасного и повторяемого соединения устройств разных марок в данном интерфейсе.
Для чего используется IEC 62893-4-2?
Кабели для зарядки постоянного тока, работающие с системой терморегулирования в сборе. Основное внимание уделяется конструкции и долговечности для данного применения.
Гарантирует ли сертификат пожизненную гарантию на моем объекте?
Нет. Он подтверждает работоспособность при определённых тестовых условиях. Реальная нагрузка зависит от климата, стойки и характера дорожного движения.
Как узнать, что размер моего кабеля достаточен?
Постройте график зависимости тока от времени для часа пик. Если в течение 40-минутного испытания рукоятка или сальник поднимаются слишком высоко, увеличьте сечение или сократите время испытания.
