Высокий ток меняет всё. CCS2 Сайт ориентирован на диапазон тока выше 300 А при длительных нагрузках, но реальными ограничениями становятся нагрев, вес кабеля и эргономика драйвера. Разъёмы с жидкостным охлаждением отводят тепло от контактов и сердечника кабеля, обеспечивая удобство использования ручки и поддержание высокого уровня мощности. В этом руководстве объясняется, когда использование переключателя оправдано, на что следует обращать внимание в оборудовании и как обеспечить его работу с минимальным простоем.
Что действительно ломается при высоком токе
– Потери I²R влияют на температуру на контактах и вдоль проводника.
– Более толстая медь снижает сопротивление, но делает кабель тяжелым и жестким.
– Из-за жары и частых сеансов подряд возникают трудности; очереди после обеда заставляют снаряды выходить за пределы лимита.
– При перегреве разъема контроллер снижает номинальные характеристики; сеансы растягиваются, а отсеки восстанавливаются.
Где естественное охлаждение все еще побеждает
Рукоятки с естественным охлаждением хорошо подходят для двигателей средней мощности и более прохладного климата. Они не требуют использования насосов и охлаждающей жидкости. Обслуживание проще, а запчасти дешевле. Преимущество — поддержание постоянного тока в жаркое время года или при интенсивной эксплуатации.
Как жидкостное охлаждение решает проблему

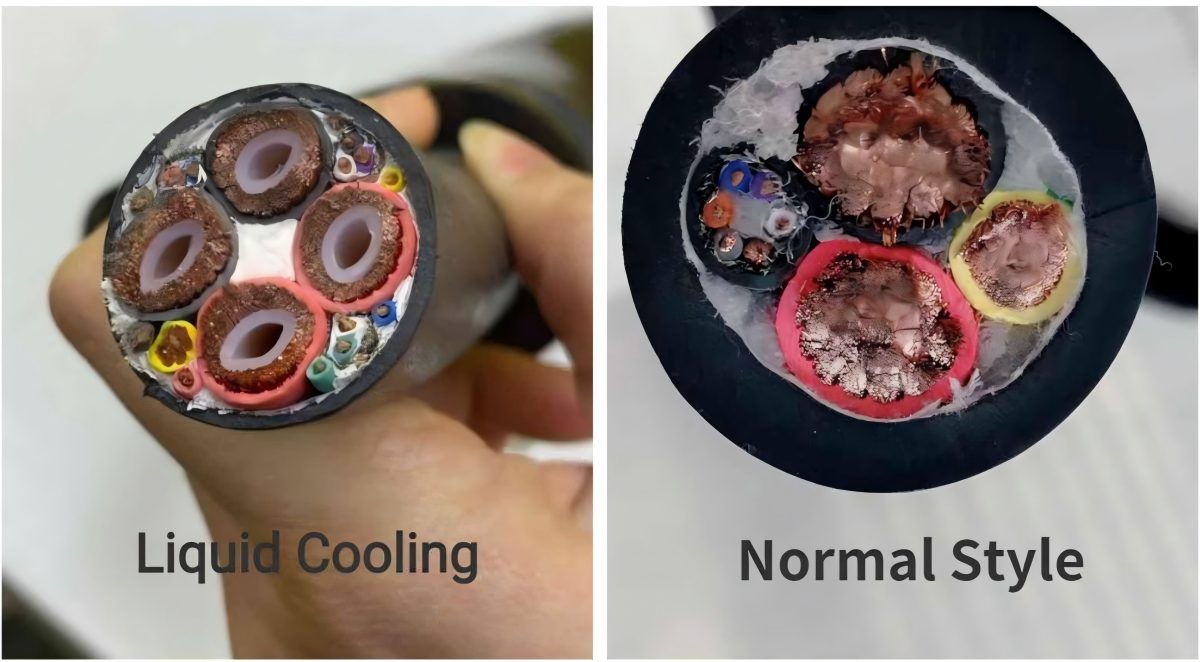

Разъём CCS2 с жидкостным охлаждением направляет охлаждающую жидкость близко к контактной группе и через сердечник кабеля. Тепло отводится через медь, а не через руку водителя. Типичные сборки оснащены датчиками температуры на контактах питания и в кабеле, а также функциями контроля расхода/давления и обнаружения утечек, связанными с безопасным отключением.
Матрица решений: когда переходить на жидкостное охлаждение CCS2
Целевой ток (непрерывный) | Типичный вариант использования | Обработка кабелей и эргономика | Тепловой запас в течение дня | Выбор охлаждения |
≤250 А | Быстрые городские зарядные станции с коротким временем ожидания | Легко, просто | Высокая в большинстве климатических зон | Естественный |
250–350 А | Смешанное движение, умеренный оборот | Управляемый, но толще | Средний; смотреть горячие сезоны | Натуральный или жидкий (в зависимости от климата/режима эксплуатации) |
350–450 А | Автомагистрали, длительное пребывание, жаркое лето | Тяжелый, если естественный; усталость нарастает | Низкий без охлаждения; раннее снижение мощности | С жидкостным охлаждением |
≥500 А | Флагманские отсеки, маршруты флота, пиковые события | Нужен тонкий, гибкий кабель | Требуется активный отвод тепла | С жидкостным охлаждением |
Workersbee CCS2 с жидкостным охлаждением: обзор
– Классы тока: 300 А / 400 А / 500 А непрерывно, до 1000 В постоянного тока.
– Целевой показатель повышения температуры: < 50 К на клемме при указанных условиях испытаний.
– Охлаждающий контур: типичный расход 1,5–3,0 л/мин при давлении около 3,5–8 бар; около 2,5 л охлаждающей жидкости на 5-метровый кабель.
– Эталон отвода тепла: около 170 Вт при 300 А, 255 Вт при 400 А, 374 Вт при 500 А (опубликованные данные подтверждают возможность проектирования сценариев с более высоким током).
– Защита от воздействия окружающей среды: степень защиты IP55; рабочий диапазон температур от −30 °C до +50 °C; уровень шума на ручке менее 60 дБ.
– Механика: усилие соединения менее 100 Н; механизм проверен на более чем 10 000 циклов.
– Материалы: посеребренные медные клеммы, прочный термопластиковый корпус и кабель из ТПУ.
– Соответствие: разработано для систем CCS2 EVSE и требований IEC 62196-3; TÜV/CE.
– Гарантия: 24 месяца; доступны опции OEM/ODM и стандартные длины кабелей.
Почему водители и операторы чувствуют разницу
– Уменьшенный наружный диаметр и пониженное сопротивление изгибу улучшают доступ к портам внедорожников, фургонов и грузовиков.
– Более низкие температуры корпуса уменьшают количество повторных включений и неудачных запусков.
– Дополнительный тепловой запас позволяет поддерживать заданную мощность на более низком уровне во время пиковых нагрузок после полудня.
Надежность и простота обслуживания
Жидкостное охлаждение добавляет насосы, уплотнения и датчики, но конструктивные решения позволяют минимизировать время простоя. Workersbee делает ставку на сменные детали (уплотнения, модули запуска, защитные чехлы), доступ к датчикам температуры и охлаждающей жидкости, четкие пути утечки перед поломкой и документированные этапы затяжки. Технические специалисты могут работать быстро, не снимая всю систему. Двухлетняя гарантия и конструкция, рассчитанная на более чем 10 000 циклов соединения, соответствуют требованиям к эксплуатации на общественных объектах.
Заметки по вводу в эксплуатацию для отсеков высокой мощности
Сначала запустите самый горячий отсек. Сопоставьте датчики контактов и сердечников кабелей; откалибруйте смещения.
Стадия удерживания тока 200 А, 300 А и целевого тока; запишите ΔT от температуры окружающей среды до температуры корпуса ручки.
Установите кривые зависимости тока от охлаждающей жидкости и окна наддува в контроллере; включите плавное снижение.
Контролируйте три показателя: температуру контакта, температуру на входе кабеля и поток.
Политика оповещения: «желтый» — дрейф (рост ΔT при том же токе), «красный» — отсутствие потока, утечка или перегрев.
Комплект для установки на месте: предварительно заполненный пакет охлаждающей жидкости, уплотнительные кольца, пусковой модуль, пара датчиков, таблица крутящего момента.
Еженедельный обзор: постройте график времени удержания мощности в зависимости от температуры окружающей среды; поменяйте отсеки, если одна из полос нагревается раньше всех.
Оценочная карта покупателя для разъемов CCS2 с жидкостным охлаждением
Атрибут | Почему это важно | Как выглядит добро |
Номинальный постоянный ток | Время сеанса привода | Удерживает заданные амперы в течение часа в жаркую погоду |
Повышенное поведение | Пики нуждаются в контроле и восстановлении | Заявленное время разгона плюс окно автоматического восстановления |
Диаметр и масса кабеля | Эргономика и досягаемость | Тонкий, гибкий, подключаемый одной рукой |
Измерение температуры | Защищает контакты и пластик | Датчики на штифтах и в сердечнике кабеля |
Мониторинг охлаждающей жидкости | Безопасность и бесперебойность работы | Поток + давление + обнаружение утечек + блокировки |
Удобство обслуживания | Среднее время ремонта | Заменяйте уплотнения, триггеры и датчики за считанные минуты |
Герметизация окружающей среды | Погода и смывы | Класс IP55 с проверенными путями слива |
Документация | Скорость поля и повторяемость | Иллюстрированные этапы затяжки и список запасных частей |
Проверка термической реальности
Даже хорошее оборудование подвергается воздействию двух факторов: высокой температуры окружающей среды и высокой нагрузки. Без жидкостного охлаждения контроллеру приходится снижать номинальные характеристики раньше для защиты контактов. Использование ручки CCS2 с жидкостным охлаждением позволяет объекту дольше поддерживать заданный ток, сокращая очереди и стабилизируя доход с каждого отсека.
Человеческий фактор
Водители оценивают сайт по тому, насколько быстро они могут подключиться и уйти. Жёсткий кабель или горячий корпус замедляют работу и повышают частоту ошибок. Тонкие кабели с жидкостным охлаждением облегчают доступ к портам и обеспечивают естественный и удобный угол подключения.
Совместимость и стандарты
Система сигнализации CCS2 остаётся прежней; меняются лишь тепловой контур и мониторинг. Обеспечьте соответствие требованиям по повышению температуры, температуре корпуса и устранению неисправностей. Ведите учёт тока, температуры окружающей среды, температуры контактов и точек сужения для каждого отсека для проведения аудитов и сезонной корректировки.
Стоимость владения, а не только капитальные затраты
Частое снижение номинальных характеристик приводит к большим затратам при длительных сеансах работы и частых отключениях, чем к экономии на оборудовании. Учитывайте время сеанса работы в самых высоких отсеках для хранения, время технического обслуживания для регулярных замен, расходные материалы (охлаждающая жидкость, фильтры, если используются) и незапланированные часы простоя в квартал. Для высоконагруженных концентраторов разъёмы с жидкостным охлаждением выигрывают по пропускной способности и предсказуемости.
Где подходит Workersbee
Workersbee's ручка CCS2 с жидкостным охлаждением Разработан для обеспечения стабильно высокого тока и простоты обслуживания благодаря доступу к датчикам на месте эксплуатации, быстрозаменяемым уплотнениям, бесшумному захвату и понятным шагам затяжки для технических специалистов. В примечаниях к интеграции указаны расход (1,5–3,0 л/мин), давление (около 3,5–8 бар), потребляемая мощность менее 160 Вт для охлаждающего контура и типичный объём охлаждающей жидкости на единицу длины кабеля. Это позволяет быстро подключать флагманские отсеки и поддерживать электропитание в жаркое время года, не переходя на громоздкие кабели.
Часто задаваемые вопросы
При каком токе следует рассматривать жидкостное охлаждение?
Когда ваш план требует постоянного тока в диапазоне 300 ампер и выше или когда климатические условия и рабочий цикл приводят к повышению температуры корпуса.
Сложно ли обслуживать жидкостное охлаждение?
Это добавляет детали, но хорошая конструкция позволяет быстро заменить их. Держите небольшой комплект на месте и запишите пороги.
Заметят ли водители разницу?
Да. Более тонкие кабели и более холодные ручки ускоряют подключение и уменьшают количество ошибок при запуске.
Можно ли смешивать отсеки?
Да. На многих объектах предусмотрено несколько полос с жидкостным охлаждением для интенсивного движения и полосы с естественным охлаждением для умеренного трафика.
