Разбор типов разъемов для электромобилей: руководство 2025 года

Большинство покупателей и проектных групп задают одни и те же три вопроса: какой разъём подходит для моего региона, какую мощность зарядки следует ожидать и как этот выбор влияет на установку. В этом руководстве рассматриваются основные вопросы. разъемы для электромобилей — Тип 1, Тип 2, CCS1, CCS2, NACS, GB/T и CHAdeMO — с четкими различиями, типичными вариантами использования и советами по выбору, которые вы можете применить сразу же.

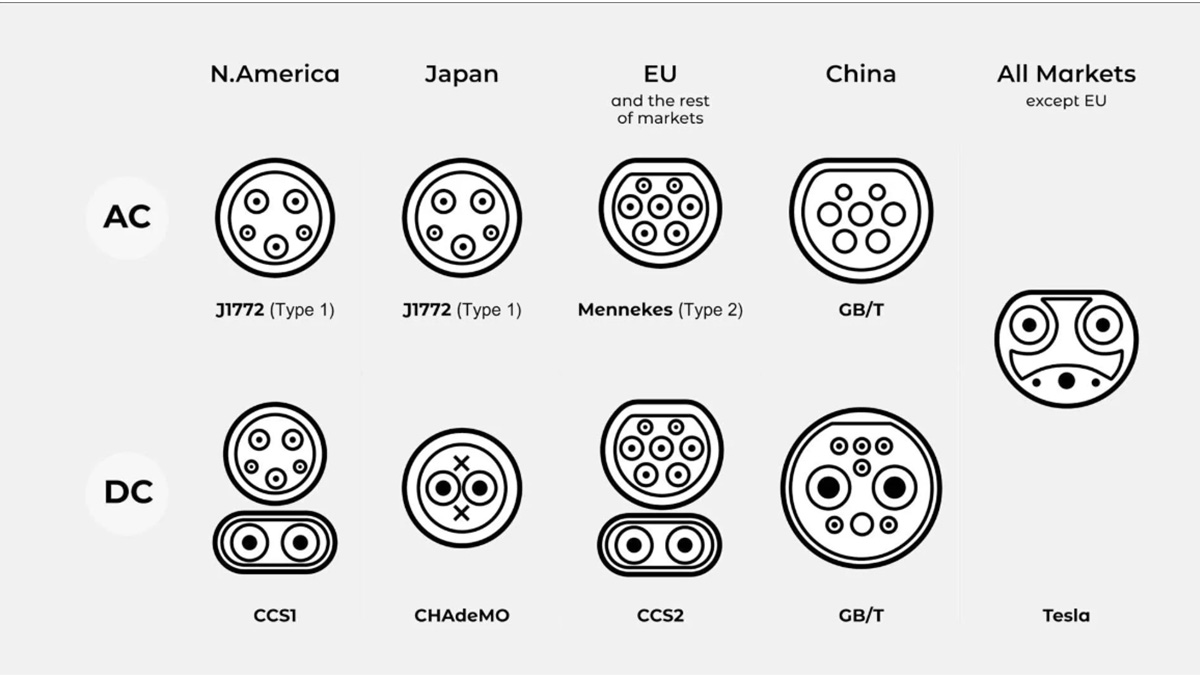

Краткий справочник: разъем, регион, типичное использование

Краткий обзор переменного и постоянного тока (типичные диапазоны)

Тип 1 (SAE J1772) — Зарядка переменным током. Выводы: простой однофазный переменный ток широко используется в Северной Америке для домов и рабочих мест.

Что это: Пятиконтактный разъём переменного тока. Реальные схемы часто обеспечивают мощность до 7,4 кВт в зависимости от схемы и бортового зарядного устройства автомобиля.

Где подходит: в настенных розетках для жилых домов, портативных зарядных устройствах и на многих рабочих местах. Идеально подходит для мест, где автомобили стоят много часов.

Примечания для проектов: прежде чем обещать время зарядки, проверьте номинальную мощность бортового зарядного устройства. Для постоянного тока большинство автомобилей в этом регионе используют CCS1 на том же входе.

Тип 2 (IEC 62196-2) — Зарядка переменного тока. Основные сведения: стандартный в Европе разъем переменного тока, поддерживающий одну или три фазы; обычно до ~22 кВт на общественных станциях.

Что это: Семиконтактный разъём переменного тока, работающий от однофазного или трёхфазного питания. Разъём остаётся неизменным независимо от фазы.

Где применяется: общественные столбы, общие гаражи, настенные коробки для жилых домов и легкие заправки автопарков.

Примечания для проектов: Выбор кабеля имеет значение — размер проводника, номинальная мощность оболочки и длина влияют на нагрев, удобство использования и общее впечатление от использования. В этих регионах для быстрой зарядки постоянным током обычно используется CCS2, который сохраняет схему Type 2, но добавляет специальные контакты постоянного тока.

УХС (Комбинированная система зарядки) — CCS1 и CCS2 — основные интерфейсы быстрой зарядки постоянным током. Один вход на автомобиле поддерживает как переменный, так и постоянный ток: CCS1 соответствует геометрии типа 1, CCS2 — типа 2.

Что это: Сочетание переменного тока и двух контактов постоянного тока. Мощность полевых установок обычно варьируется от 50 до 350 кВт. Более высокая мощность требует тщательного управления температурой и выбора кабелей.

Где подходит: коридоры автомагистралей, торговые центры и склады, требующие быстрой оборачиваемости.

Примечания для проектов: Диспенсер мощностью 350 кВт не гарантирует 350-киловаттный сеанс. Мощность станции, номинал кабеля, температура окружающей среды и кривая зарядки автомобиля в совокупности определяют реальные результаты. Если ожидаются высокие рабочие циклы, рассмотрите возможность использования кабельных сборок с жидкостным охлаждением для уменьшения массы рукоятки и контроля температуры.

НАКС (SAE J3400) — один порт для переменного и постоянного тока. Компактная автомобильная розетка, которая поддерживает домашний переменный ток и мощный постоянный ток в одном порту.

Что это: Тонкий, эргономичный дизайн, удобный для транспортировки и упаковки кабелей. Охват экосистемы расширяется.

Где подходит: дома, объекты со смешанными стандартами и сети, добавляющие NACS к существующему оборудованию.

Примечания для проектов: на смешанных рынках проверьте совместимость с транспортными средствами, политику использования адаптеров, порядок оплаты и поддержку программного обеспечения. Продумайте длину кабеля и разгрузку от натяжения, чтобы защитить пользователей по мере роста трафика.

ГБ/Т — В Китае используются отдельные разъемы для переменного и постоянного тока, каждый из которых разработан специально для своей цели.

Что это: Кондиционер обслуживает дома, рабочие места и общественные места; Постоянный ток обеспечивает быструю зарядку в зонах обслуживания, городских центрах и логистических складах.

Где применяется: Все пассажирские и многие коммерческие рейсы в материковом Китае.

Примечания для проектов: Трансграничные поездки требуют планирования адаптации и знания местных правил. При экспорте транспортные средства часто используют альтернативные въездные пути в соответствии с требованиями рынков назначения.

CHAdeMO — более ранний стандарт постоянного тока, который по-прежнему распространен в Японии и на ряде устаревших объектов в других местах.

Что это: Разъем постоянного тока, который используется во многих старых автомобилях; многие сайты рассчитаны на сеансы мощностью около 50 кВт.

Где применяется: Поддерживаемые сети в Японии, а также определенные автопарки и старые установки в других регионах.

Примечания для проектов: за пределами Японии доступность более ограничена, чем у CCS или более новых альтернатив. Планирование маршрута важно при использовании этих сайтов.

Руководство по выбору: как выбрать правильный разъем

Регион и соответствие: Сначала убедитесь, что вы соответствуете доминирующему региональному стандарту, чтобы обрезать адаптеры и поддерживать нагрузку. • Перед закупкой проверьте требования к сертификации и маркировке.

Смесь транспортных средств: Перечислите входы для текущего и будущего парка. • Учитывайте посетителей/арендаторов — на смешанных объектах могут быть оправданы посты с двойными стандартами.

Целевая мощность и время задержки: Для длительной парковки предпочтителен переменный ток; для быстрых поворотов и коридоров предпочтителен постоянный ток. • Более высокая мощность увеличивает массу кабеля и тепловые требования — учитывайте эргономичность.

Условия на месте — Выбирайте корпус и защиту от ударов с учётом местных рисков: перепадов температур, пыли или дождя, а также ударов. Используйте соответствующие классы защиты IP и IK. • Используйте систему укладки кабелей для уменьшения износа, спотыкания и падений.

Операции и программное обеспечение: Оплата и аутентификация должны соответствовать ожиданиям пользователей. • Интеграция OCPP и удаленная диагностика сокращают количество выездов на место.

Ориентирован на будущее: Определите размеры кабельных каналов и распределительных устройств для последующего увеличения мощности. • Зарезервируйте место для кабелей с жидкостным охлаждением или дополнительных распределителей, если в планах — высокая мощность.

Проверки совместимости и безопасности: Адаптеры: используйте сертифицированные устройства и соблюдайте местные правила. Адаптеры не увеличивают скорость зарядки. • Кабели: подбирайте номинал разъема, сечение кабеля, способ охлаждения и герметичность в соответствии с рабочим циклом и климатическими условиями. • Осмотр: обращайте внимание на наличие мусора, погнутых контактов и изношенных уплотнителей; это частые причины сбоев. • Обращение: обучите персонал безопасному подключению, аварийному останову и периодической очистке.

Руководства оператора (расширяемые)

Компоновка оборудования: Рассмотрите возможность использования двухстандартных клемм или сменных выводов для обслуживания CCS и NACS в переходные периоды. • Поток программного обеспечения: обеспечьте согласованную работу данных о платежах, аутентификации и сеансах во всех семействах разъемов. • Эргономика кабелей: спланируйте расстояние до разъема и разгрузку натяжения, чтобы один отсек обслуживал различные входные позиции, не создавая нагрузки на разъемы.

Чаодзи Цель — повышение мощности благодаря новому механическому и электрическому интерфейсу. При необходимости обратите внимание на пути совместимости с существующими стандартами. • V2X (транспортное средство-все) зависит от поддержки разъёма, протокола и политик. Если в вашем плане развития предусмотрено двунаправленное использование, уточните требования на раннем этапе проектирования.

Снимки вариантов использования: Для дома и малого бизнеса: настенные распределительные коробки переменного тока; уделите первостепенное внимание длине кабеля, аккуратному монтажу и четкому дисплею. • Рабочие места и пункты назначения: сочетание переменного тока для длительного пребывания и ограниченного количества розеток постоянного тока для быстрого перемещения. • Автомагистрали и станции: в первую очередь постоянный ток; проектирование с учетом очередей, досягаемости кабеля и быстрого восстановления после повреждения разъема.

Мини-глоссарий: Зарядка переменного тока: ток выпрямляется внутри транспортного средства с помощью бортового зарядного устройства. • Быстрая зарядка постоянного тока: ток выпрямляется на станции и подается непосредственно на аккумулятор. • Вход в транспортном средстве или штекер: вход находится на автомобиле, а штекер — на кабеле или распределителе. • Однофазный или трехфазный: три фазы обеспечивают более высокую мощность переменного тока в подходящих местах. • Кабель с жидкостным охлаждением: высокомощный кабель постоянного тока с каналами для охлаждающей жидкости, которые уменьшают массу ручки и нагревание.

Часто задаваемые вопросы

Тип 2 — это то же самое, что и CCS2?

Нет. Тип 2 — это разъём переменного тока. CCS2 разработан на основе геометрии типа 2, но с дополнительными контактами постоянного тока для высокоскоростной зарядки.

Могут ли NACS и CCS сосуществовать на одном сайте?

Да. Многие операторы используют смешанное оборудование или поддерживают адаптеры там, где это разрешено. Подтвердите политики и поддержку программного обеспечения.

Насколько быстрее переменный ток по сравнению с постоянным?

Мощность переменного тока ограничена встроенным зарядным устройством автомобиля, поэтому он подходит для длительных остановок. Постоянный ток обходит встроенное зарядное устройство и обычно обеспечивает гораздо большую мощность для коротких остановок.

Влияют ли адаптеры на максимальную скорость зарядки?

Нет. Всё зависит от транспортного средства, номинала кабеля и конструкции станции. Адаптеры обеспечивают в основном физическую совместимость.

На что следует обратить внимание перед выбором кабелей и разъемов?

Проверьте целевую мощность, рабочий цикл, условия окружающей среды и требования к эксплуатации. Соответствующим образом подберите номинальные характеристики разъёма, сечение кабеля, способ охлаждения и герметичность.
