Разъем NEMA 14-50 для портативных зарядных устройств электромобилей: что проверить в первую очередь.

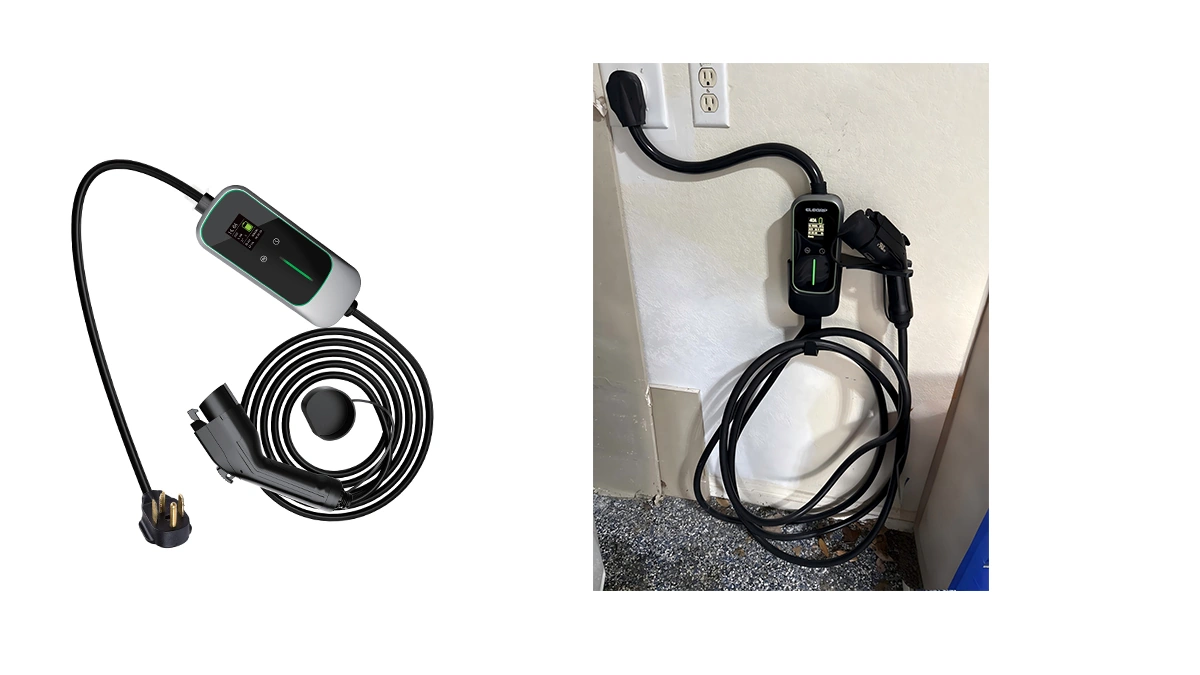

Розетка NEMA 14-50 — одна из наиболее распространенных мощных настенных розеток, используемых для зарядки портативных электромобилей в Северной Америке. Это может быть надежная система, но большинство проблем возникает в точке подключения, а не в самом электромобиле или зарядном устройстве.

Если вы не уверены, какая у вас розетка, начните с Руководство по выбору портативного зарядного устройства для электромобилей..

Что такое розетка NEMA 14-50?

Розетка NEMA 14-50 — это четырехконтактная розетка, рассчитанная на напряжение 240 В. В обычных домах она часто встречается в гаражах для зарядки электромобилей, мастерских для инструментов, а иногда и в автодомах. По сравнению со стандартной бытовой розеткой, она рассчитана на более высокую мощность, но всё же это зависит от качества монтажа и плотности прилегания вилки.

Там, где это проявляется чаще всего.

·Домашние гаражи и подъездные пути (установка отдельных розеток для электромобилей)

·Мастерские (часто используются общие силовые цепи)

·Установки, аналогичные тем, что используются в автодомах (иногда переоборудованные для зарядки электромобилей).

Одинаковая маркировка розетки не гарантирует одинаковую стабильность в реальных условиях. Траектория кабеля, качество розетки и схема подключения имеют большее значение, чем пластиковая лицевая панель.

Как определить разъем NEMA 14-50 на объекте

Ищите розетку с четырьмя разъемами. Многие розетки имеют маркировку 14-50. Если розетка утоплена, закрашена, треснула или заметно расшатана, это следует рассматривать как предупреждающий знак. Неплотно вставленная вилка представляет большую опасность, чем низкая скорость зарядки.

Что нужно уточнить перед первой зарядкой

Это краткий список, который предотвращает большинство поломок. Если вы не уверены в состоянии проводки или розетки, обратитесь к лицензированному электрику для подтверждения правильности установки, прежде чем полагаться на нее в течение длительного времени.

Какую скорость зарядки ожидать

Портативные зарядные устройства обычно позволяют устанавливать или ограничивать ток. При длительных сеансах зарядки электромобиля устройство обычно рассматривается как непрерывная нагрузка, поэтому полезный ток, как правило, ниже номинала автоматического выключателя. Если вы не уверены, начните с меньшего тока, убедитесь, что вилка не нагревается, а затем постепенно увеличивайте его.

Для ночной зарядки стабильность важнее максимальной скорости.

Типичные проблемы и что они обычно означают.

Нагретый штекер: Нагрев вилки свидетельствует о сопротивлении контактов. Остановитесь, дайте ей остыть и проверьте, подходит ли она. Если проблема повторяется, значит, розетка или вилка не обеспечивают надежного контакта.

Случайные срабатывания автоматических выключателей: Это часто указывает на общую цепь, слабую розетку или неисправный автоматический выключатель. Уменьшите ток и повторите проверку. Если выключатель по-прежнему срабатывает, необходимо обратить внимание на электропроводку.

Зарядка начинается нормально, затем замедляется или прекращается: Многие портативные зарядные устройства снижают выходную мощность при обнаружении перегрева или нестабильного входного сигнала. Это означает, что зарядное устройство выполняет свою функцию. Устраните причину, вместо того чтобы искусственно завышать ток.

Частое использование адаптеров: Переходники добавляют точки контакта. Именно в точках контакта начинается нагрев. Если вам постоянно требуются переходники, это признак того, что комплект розеток не подходит к тем розеткам, которые вы используете.

Простой процесс настройки

1.Убедитесь, что это разъем NEMA 14-50 и вилка плотно вставлена.

2.Проверьте основные характеристики цепи (номинальный номер автоматического выключателя, если имеется, выделенная или общая цепь).

3.Для первого сеанса установите умеренный ток.

4.В течение первых 15–20 минут следите за состоянием вилки.

5.Если всё работает стабильно, оставьте этот параметр в качестве значения по умолчанию для данного сайта.

Варианты комплектов для ремонта, позволяющие избежать неожиданностей.

Хороший набор — это не сумка со всеми возможными розетками в мире. Это самый маленький комплект, который охватывает реальные условия зарядки.

·Для использования в гараже/мастерской следует предусмотреть один основной разъем NEMA 14-50.

·Выберите такую ​​длину кабеля, чтобы он тянулся без натяжения.

·Избегайте установки адаптеров друг на друга.

·Используйте удлинители только в крайнем случае, а не в качестве плана.

Для проектов, охватывающих несколько регионов, зарядное устройство со сменными вилками может упростить развертывание на объекте. Стандартизируйте процесс подтверждения на месте, чтобы командам не приходилось прибегать к импровизированным обходным решениям. Портативное зарядное устройство со сменными вилками помогает обеспечить согласованность развертывания на нескольких объектах. Это сокращает время, затрачиваемое на несоответствие розеток и поиск обходных решений в последнюю минуту.

Когда другой подход имеет больше смысла

Если розетка будет использоваться часто и на длительные сеансы, лучшим вариантом модернизации обычно является более надежная, специально разработанная установка, а не постоянная нагрузка на одну и ту же розетку. Даже с портативным зарядным устройством ваша цель — обеспечить повторяемость результатов.

Для защиты кабелей, снятия натяжения и обеспечения стабильного соединения с помощью готовых к использованию аксессуаров, компания Workersbee EV Cable & Parts поможет вам выполнить более аккуратную и безопасную установку.

Часто задаваемые вопросы

Можно ли использовать розетку NEMA 14-50 для ежедневной зарядки?

Да, если розетка качественная, вилка плотно сидит, и цепь подходит для длительных сеансов использования. Ежедневное использование быстро выводит из строя слабые розетки, поэтому следите за ними в начале использования и прекращайте, если вилка нагревается или соединение ослабевает.

Почему вилка нагревается даже при умеренном токе?

В большинстве случаев причиной является контактное сопротивление: изношенная или неплотно прилегающая розетка, слабое контактное давление или вилка, которая не полностью вставляется. Остановите розетку, дайте ей остыть, затем проверьте на наличие люфта, изменения цвета или мягкого прилегания. Если нагрев повторяется, розетку следует отремонтировать или заменить перед дальнейшим использованием.

С какого напряжения следует начинать подключение новой розетки NEMA 14-50?

Начните с умеренного значения на первом сеансе, затем увеличивайте его только после того, как штекер остынет и соединение останется плотным. Проверьте еще раз через 15–20 минут, так как ранний нагрев обычно указывает на проблему с точкой соединения. Если вы не можете подтвердить детали цепи, оставьте настройку умеренной.

Когда следует остановиться и починить розетку, вместо того чтобы продолжать зарядку?

Остановитесь, если произойдет что-либо из перечисленного: вилка кажется неплотно прилегающей, конец вилки нагревается, вы видите изменение цвета или оплавление, или лицевая панель розетки смещается при прикосновении к вилке. Это проблемы в местах соединения, которые не решаются одним лишь снижением тока.
