Быстрый ответ
J1772 — североамериканский разъём для зарядки переменного тока уровня 1 и уровня 2. Вы можете встретить его дома и на большинстве общественных точек зарядки уровня 2. В 2025 году он по-прежнему доминирует среди разъёмов для зарядки переменного тока, несмотря на растущее внедрение NACS. Разобравшись в стандарте J1772, вы сможете выбрать правильное зарядное устройство для дома, носить с собой подходящий адаптер и избежать медленных сеансов связи.
J1772 на первый взгляд
Область применения: только однофазный переменный ток, для уровня 1 (120 В) и уровня 2 (240 В).
Типичная мощность: до 19,2 кВт на бумаге (80 А при 240 В), но реальный потолок устанавливают ваше бортовое зарядное устройство и размеры схемы.
Где появляется: домашние настенные коробки, стойки на рабочих местах, многие общественные постаменты L2.
Почему ему доверяют: пять контактов с управляющей логикой, которая согласует ток и предотвращает отключение под напряжением.
Спецификация карты
Элемент | J1772 (Тип 1) |
Булавки | 5 (L1, L2/N, PE, CP, PP) |
Уровни переменного тока | Уровень 1 (120 В), Уровень 2 (240 В) |
Типичная реальная мощность | 3,3–11,5 кВт для большинства автомобилей; максимум до 19,2 кВт |
Варианты использования | Домашний L2, рабочий L2, общественный L2 |
Логика безопасности | Согласование CP PWM, кодирование тока кабеля PP |

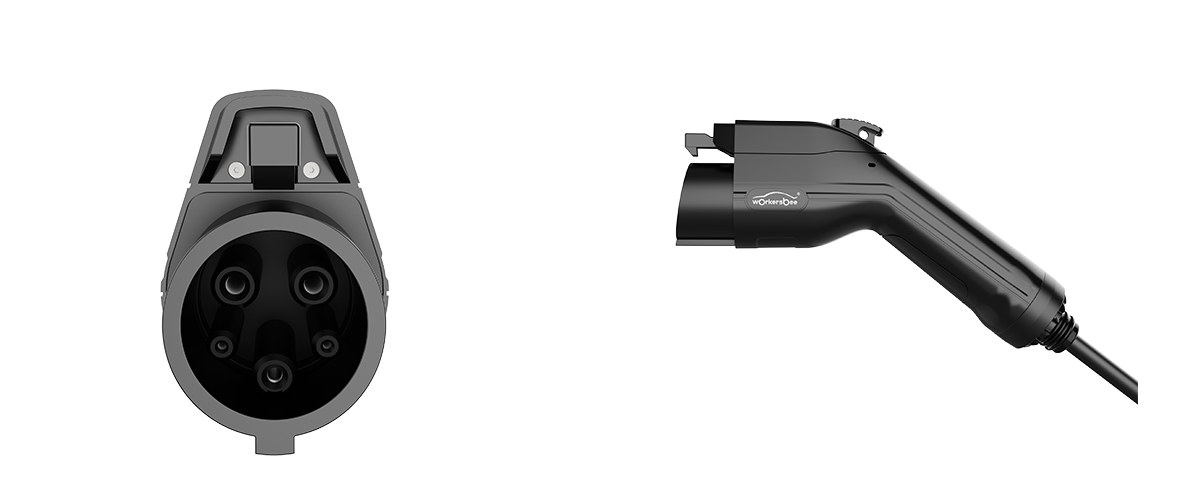

Внутри вилки: контакты и сигналы безопасности
L1 и L2/N передают переменный ток. PE — защитное заземление.
CP (Control Pilot) — это низковольтный сигнал, который оповещает о доступном токе на клемме и координирует пуск/остановку таким образом, чтобы реле замыкалось только после установки разъема.
Система PP (Proximity Pilot) кодирует номинальный ток кабеля и обнаруживает защёлку. При нажатии на защёлку система размыкает реле до того, как вы вытащите вилку из розетки. Это предотвращает искрение и защищает контакты.
Уровень 1 против Уровня 2
Уровень 1 при 120 В — медленный, но стабильный. Подходит для ночной дозаправки при небольшом пробеге в день.
Уровень 2 при 240 В — это практический стандарт для большинства домов. Ожидается, что скорость будет в несколько раз выше, чем на уровне 1. Точная скорость зависит от мощности вашего встроенного зарядного устройства (например, 7,2 кВт или 11,5 кВт) и питающей сети.
Заметки для дома: выбирайте силу тока в соответствии с мощностью панели; прокладывайте разумные длины кабелей; при наружной установке используйте герметизацию, устойчивую к атмосферным воздействиям, и оболочки, устойчивые к ультрафиолетовому излучению.
J1772 против CCS1 против NACS
Разъем | Тип зарядки | Типичный диапазон мощности | Где использовалось в 2025 году | Необходимость адаптера |
J1772 (Тип 1) | Уровень переменного тока 1/2 | До 19,2 кВт (переменный ток) | Домашний и публичный L2 | Для автомобилей NACS может потребоваться адаптер J1772↔NACS. |
CCS1 | Быстрая зарядка постоянного тока | Десятки-сотни кВт (постоянный ток) | Устаревшие сайты быстрой зарядки | Не для зарядки от сети переменного тока в домашних условиях. |
НАКС (SAE J3400) | Переменный и постоянный ток | Переменный ток, аналогичный J1772; постоянный ток высокой мощности | Новые транспортные средства и растущие площадки | Транспортным средствам J1772 могут потребоваться адаптеры на станциях, предназначенных только для NACS. |
Практическое руководство: решить, избежать, купить
A) Двухэтапный поток решений (вход транспортного средства → местоположение → действие)
Вход для транспортного средства:
• Вход J1772
– Дома: установите зарядное устройство уровня 2 J1772 с диапазоном тока 32–48 А. Выберите кабель длиной 7–10 м. Для использования на открытом воздухе требуется степень защиты IP54 или выше. Адаптер не требуется.
– Для общего пользования: используйте любую рукоятку J1772. Адаптер не требуется.
• Вход NACS
– Домой: если у вас уже есть настенная коробка J1772, добавьте адаптер NACS↔J1772; в противном случае подойдет собственный мобильный разъем NACS.
– Публичные: на станциях, где используется только J1772, возьмите с собой адаптер; на смешанных станциях сначала подключите собственный адаптер, а адаптер используйте в качестве резервного.
Контрольный список результатов перед покупкой: настройка силы тока, длина кабеля без натяжения, класс корпуса для наружной установки, наличие/отсутствие адаптера.
Б) Распространенные ошибки и простые решения
• Предполагая, что «чем выше мощность на коробке, тем быстрее». Скорость переменного тока ограничена встроенным зарядным устройством и проводкой. Согласуйте силу тока зарядного устройства с автомобилем и цепью.
• Длинные кабели и плотная обмотка. Длинные кабели увеличивают падение напряжения; плотная обмотка удерживает тепло. Соблюдайте разумную длину кабелей и укладывайте их ровно.
• Смешивание быстрой зарядки постоянного тока CCS1 с зарядкой переменного тока J1772. J1772 поддерживает только переменный ток; быстрая зарядка постоянного тока использует CCS1 или NACS.
C) Руководство покупателя для дома 2-го уровня
Сила тока: 32 А установить легко; 40 А — общепринятый стандарт; для 48 А нужен автоматический выключатель на 60 А и соответствующая проводка.
Проводное подключение против подключаемого модуля: жесткое подключение снижает точки нагрева вилки; штекерное подключение (NEMA 14-50) обеспечивает простоту перемещения.
Длина шнура: 7–10 м покрывает большинство гаражных позиций без расширения.
Корпус: для наружного применения, степень защиты IP54 или выше и оболочка кабеля, устойчивая к УФ-излучению.
Умные основы: планирование, текущие ограничения, журналы использования будут полезны, если вы ими пользуетесь.
Проверка работоспособности установки: мощность панели, выделенная цепь, правильный выключатель и УЗО в соответствии с местными нормами.
Ввод общественных сборов с J1772 в 2025 году
Вы по-прежнему можете встретить J1772 уровня 2 во многих розничных магазинах, на рабочих местах и муниципальных объектах. Проверьте информацию о приложении, чтобы узнать типы розеток и часы доступа. Плотно вставьте разъём, запустите сеанс в приложении или на стойке и дождитесь щелчка реле, прежде чем подавать напряжение. Если ваш автомобиль поддерживает только NACS, а на объекте предлагается J1772, используйте сертифицированный адаптер и убедитесь, что он надёжно закреплён.
Для операторов площадок и автопарков
L2 с J1772 охватывает самую широкую базу устаревших и современных автомобилей для зарядки в режиме ожидания. В переходный период сочетание отсеков J1772 с NACS (используя штатные кабели или управляемые адаптеры) обеспечивает более эффективное использование. Следите за аккуратностью укладки кабелей, избегайте плотного скручивания и проектируйте клеммы так, чтобы минимизировать повреждения от падения разъёма. Время безотказной работы и понятная маркировка важнее, чем номинальная мощность.
Часто задаваемые вопросы
Исчезает ли J1772?
Нет. J1772 остаётся стандартом для переменного тока уровня 2 для широкого круга пользователей. NACS развивается, но станции переменного тока и домашние зарядные устройства с J1772 будут служить водителям долгие годы, а адаптеры помогут устранить пробелы.
Какова максимальная мощность переменного тока для J1772?
Возможно использование до 19,2 кВт, но большинству автомобилей требуется 7,2–11,5 кВт. Предел определяется мощностью бортового зарядного устройства и габаритами цепи.
Нужен ли мне адаптер?
Если вход вашего автомобиля и разъем на площадке не совпадают, то да. Для автомобиля J1772 на площадке только с NACS требуется адаптер J1772↔NACS; для автомобиля NACS на площадке только с J1772 требуется обратный адаптер. Для дома выберите настенную коробку, соответствующую вашей розетке, или запланируйте использование адаптера, которому вы доверяете.
Может ли J1772 осуществлять быструю зарядку постоянным током?
№ J1772 предназначен для зарядки переменным током. Для быстрой зарядки постоянным током используется CCS1 или NACS.
Сколько времени займет типичный сеанс Уровня 2?
Это зависит от ёмкости аккумулятора, степени его заряда и наличия встроенного зарядного устройства. Для справки: на уровне 2 запас хода многих автомобилей увеличивается примерно на 20–40 миль в час.
